膜結構的裁剪制作方法

日期:2017-05-02

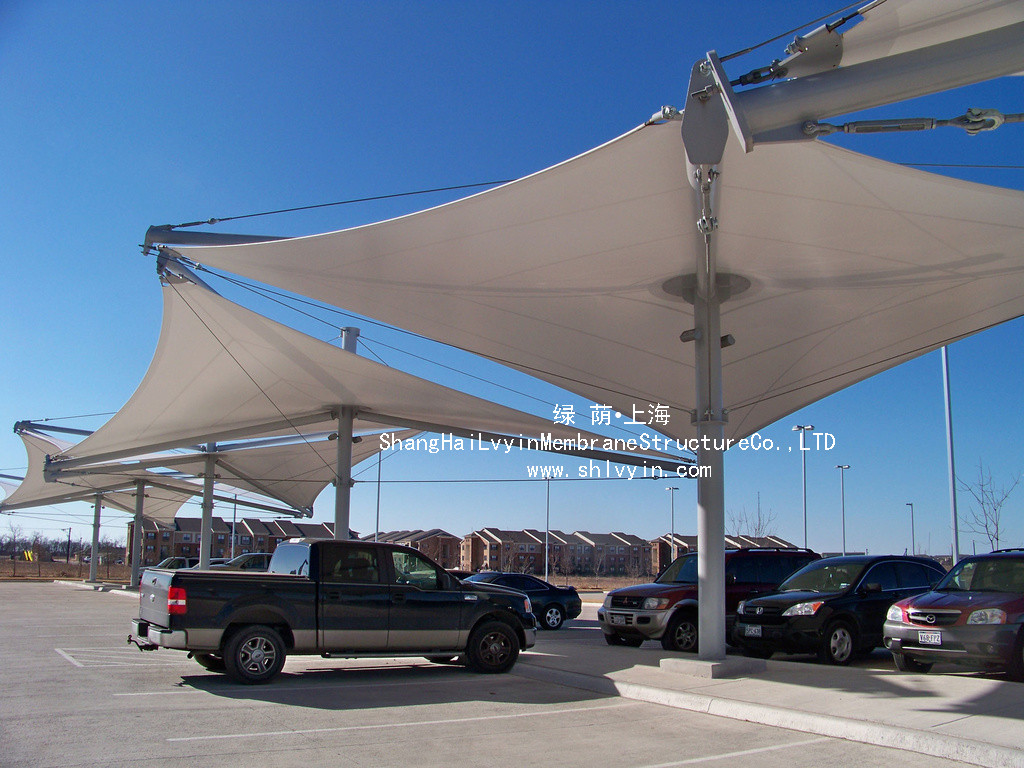

37 (5).jpg

     我公司專業設計、制作、安裝膜結構看臺、膜結構車棚、膜結構工程、車棚、汽車棚、停車棚、自行車棚、張拉膜、膜結構、景觀膜、景觀膜結構、張拉膜結構、PTFE膜、ETFE膜、倉儲雨棚、推拉蓬、電動倉儲雨棚、電動推拉蓬、膜傘、吸煙亭、氣膜、污水池膜加蓋、污水池加蓋、屋頂膜結構、膜結構公司、膜結構廠家、膜結構設計、上海膜結構工程、蘇州膜結構工程、無錫膜結構工程等項目,在這里我們膜結構公司的小編提醒您,如果您對膜結構工程有疑問或者有興趣的話,請點擊聯系我們或致電我們的網站聯系電話,我們從心開始為您服務。

1.裁剪方法簡介
    膜結構的裁剪拼接過程無論如何都是會有誤差的,這是因為首先用平面膜片拼成空間曲面就一定會有誤差,其次膜布是各向異性非線性材料,在把它張拉成曲率變化多端的空間形狀時,不可避免的會與初始設計形狀有出入。迄今為止,已建立了很多種方法來處理這一問題。很難評價哪個方法的精確度一定就高,但還是有幾個標準可以用來判斷這些裁剪方法是否實用。那就是可靠性、靈活性和完成時間。
 2.膜結構交互式裁剪過程
 裁剪縫的布置
布置膜結構表面裁剪縫時要考慮以下幾個因素:
 1)表面曲率
  以前的裁剪方法都無法給出曲面任一點處的曲率。而本軟件因為采用的是曲面膜單元,所以可以得到每個單元的曲率。如果相鄰單元曲率相差很大,說明在這個位置,曲面扭曲的很嚴重,如果裁剪縫在此處不切斷重新開始,那么裁剪膜塊的邊界在此處就會有很大的弧形。從相鄰單元曲率的變化趨勢,可以判斷出測地線的大致走向。
 2)膜材料的幅寬
   找形分析過程中的平面網格劃分時,就要考慮到膜材料的幅寬。盡量使一塊膜布中包含的膜單元是完整的,否則還要通過插值計算確定膜塊邊界點的位置。
 3)邊界的走向
   如果邊界比較平直,可以考慮用一個膜塊的長邊作為這條邊界。否則只能用多個膜塊的短邊拼接成這條邊界。
 4)美觀
   因為膜材料具有透光性,實際結構中可以清楚地看見焊縫,所以裁剪縫的布置一定要規則、合理,最好能形成一些漂亮的圖案以增加結構的美感。如果膜表面設置有壓索或脊索, 那么最好使裁剪縫與壓索或脊索重合,使索不至于打亂焊縫的圖案布置。
